TOUCH-AV

TOUCH-AV可編程中央控制主機是新一代的控制系統主機。采用先進的集成技術，提供高速準確的集中控制環境，提供多種可編程控制接口，開放式的

咨詢熱線：010－84572118

產品特性
詳細參數

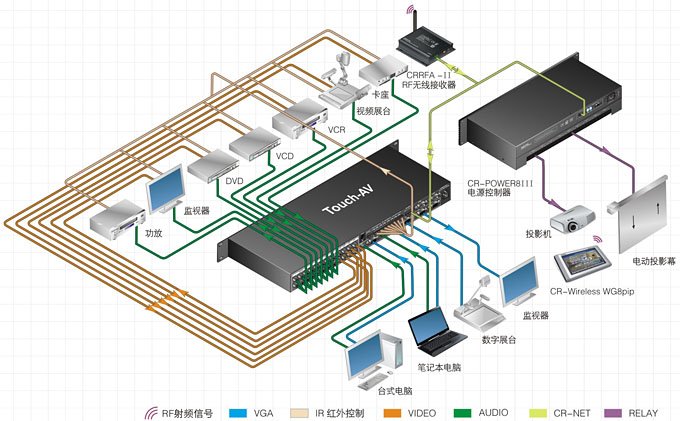

TOUCH-AV可編程中央控制主機是新一代的控制系統主機。采用先進的集成技術，提供高速準確的集中控制環境，提供多種可編程控制接口，開放式的用戶編程環境，完成各種復雜的控制接口編程?？纱钆銫R-Wireless G7C/G7pip、CR-Wireless G8C/G8pip等觸摸屏和CRWM-8、CRWM-16按鍵使用。

8路紅外發射端口，每路互相獨立；
1路雙向可編程RS-232通訊接口；1路可編程RS-232輸出通訊接口；
USB通訊接口；用于下載程序；
1路CR-NET網絡接口；
內置紅外學習模塊；
內嵌式紅外學習功能；
6X2視頻矩陣(RCA接口)；8X2音頻矩陣；3X1+1 VGA矩陣；
1路麥克風接口；
提供前面板的音量調節，VGA切換，AV切換按鍵，并有對應的LED顯示功能；
在前面板提供紅外發射狀態顯示功能；
在前面板提供多功能編碼旋鈕；
提供以太網網絡擴展接口；

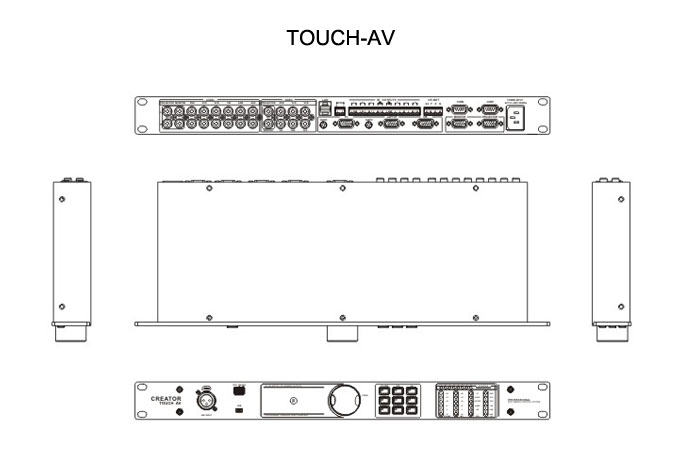

1U金屬機箱設計，符合機箱標準，可安裝于任何19英寸的機柜上。

產品型號	TOUCH-AV
處理器
CPU	32位SamsungARM微處理器
處理速度	210MIPS
存儲器
標配內存	8MSDRAM，2MFlash，256K SRAM8路
擴展內存	可擴展至32M
控制端口
COM端口	2個DB9公型，RS232/RS485通訊接口
紅外IR端口	8個終端模塊，16PIN輸出排針
輸入I/O端口	1個終端塊，2PIN輸出排針，帶保護電路，支持0-5V數字輸入信號
USB接口（前面板）	1個MINIUSB接口
網絡擴展接口	1個RJ116PIN接口，用于擴展XPORT和WIPORT
CR-NET端口	3個終端模塊，4PIN排針，支持CR-NET控制總線，提供DC24V/1A的輸出電源
集成矩陣
AV矩陣模塊	RCA連接頭，6路AV信號輸入，2路AV信號輸出
VGA切換模塊	3路VGA信號輸入，1路VGA信號輸出，外加1路PC監視器直通輸出
獨立信號輸入端口	1路麥克風信號輸入
前面板操作功能
編碼開關方式的旋鈕	可用于控制主音量、麥克風音量和VGA矩陣矩陣切換
9個功能按鍵	用于AV矩陣切換和旋鈕功能選擇
32個LED燈	分別用于顯示主音量狀態、麥克風音量狀態、VGA矩陣狀態、AV矩陣狀態和紅外發射的狀態
紅外學習窗口	用于接收紅外信號
規格
電源	AC100V-240V自適應電源
靜態功耗	5W
尺寸（MM）	483（L）X 170（W）X 44（H）
重量	約2.0kg
